独立升降喂丝导向管装置

　　本装置是根据钢厂精炼炉在线喂丝情况，基于升降灵活、可调性强、便于操作、方便维修、适应性强等特点设计而成。

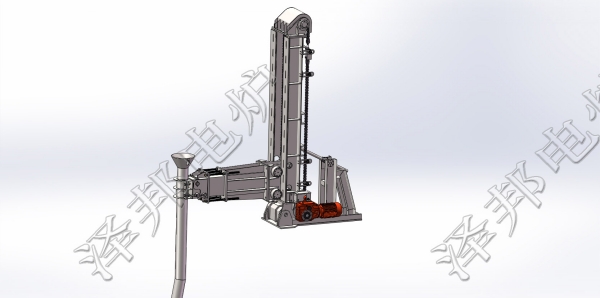

　　图 1

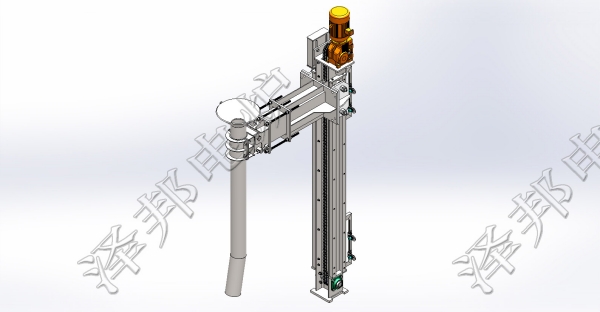

　　图 2

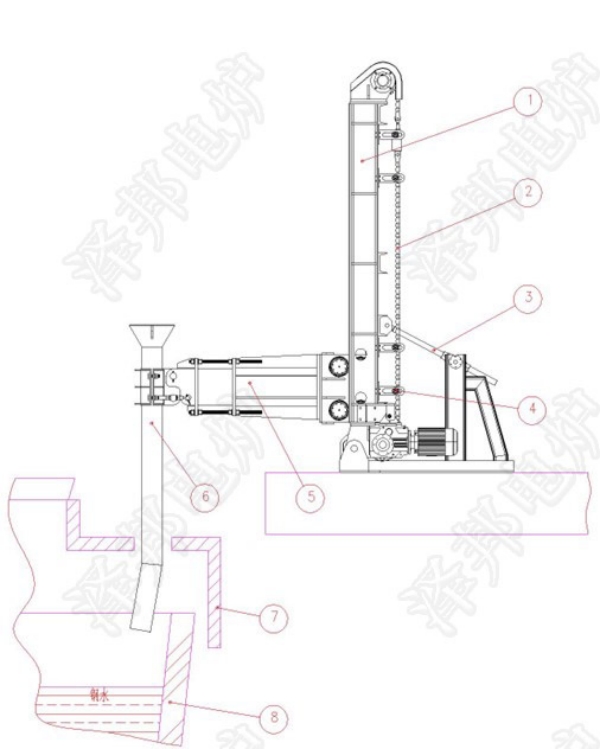

　　图 3

　　设备构成：

　　如图3所示，独立升降喂丝导向管装置主要由以下部分构成：

　　1、支架

　　2、链条升降机构

　　3、前后角度调节杆

　　4、定位装置

　　5、可调伸缩臂

　　6、喂丝导向管

　　7、炉盖

　　8、钢包

　　设备说明：

　　1、支架，所有部件均挂载在支架上，支架由上下两部分组成，中间绞轴连接，上下支架可调节角度。

　　2、链条升降机构，由电机、链轮、链条、轴承座等组成，为机构提供上下升降动力。

　　3、前后角度调节杆，调节上下支架夹角。

　　4、定位装置，限制升降上下位置，及极限位置。

　　5、可调伸缩臂，调节前后伸缩距离，调节喂丝管与架体夹角。

　　6、喂丝导向管，导向丝线进入钢包钢水内。

　　7、炉盖，水冷式，

　　8、钢包，内盛有钢水。

　　工作原理：

　　初始状态，喂丝导向管(6)升至支架(1)顶部，此时丝线已经人工导入喂丝导向管(6)内至喂丝导向管(6)下口露出。当需要向钢水喂丝时，链条升降机构(2)启动，带动可调伸缩臂(5)与喂丝导向管(6)下降，直至触发下方定位装置(4)的定位开关后停止，之后开始喂丝。喂丝完成后，链条升降机构(2)启动，带动可调伸缩臂(5)与喂丝导向管(6)上升，直至触发上方定位装置(4)的定位开关后停止，此时，一个动作过程完成。当发现喂丝导向管(6)上下位置及角度不对时，可调节可调伸缩臂(5)上的螺丝，调整上下位置及角度。因喂丝导向管(6)调节后与垂直方向上有夹角，会导致喂丝导向管(6)与炉盖(7)可能干涉，那么前后角度调节杆(3)可校正此问题。
