一、主要用途与适用范围

1用途

钢铁包倾翻装置用于钢（铁）包内旧耐材破碎后的倾倒工作。

2适用范围

150t钢（铁）水空包的倾翻。

二、主要性能指标及技术参数

型式：倾翻为机械传动，钢、铁包锁紧为气动连杆锁紧。

负载：150t钢包、铁包（空包）100t（max）

倾翻驱动装置：

电机型号：YVF2-315M-8  功率：75kw AC380V 50Hz

减速机：行星减速机BWSD29-1-75kw/8p-710

联轴器：齿式联轴器

制动形式：制动器制动。制动器型号：YWZ5-400/125IIA-HR-RL-WC,

制动力矩:2000N.m

倾翻速度：0~1r/min

倾翻角度：180°

移动式除尘罩：

电机型号：YEJ112M-4

减速机型号：GKAT107-YEJ4-4P-143.47-M4-B-270-D/GKAT107-YEJ4-4P-143.47-M4-B-270°-D；

行走距离：10.5m

除尘风量：50000m3/h

除尘主截止阀：电动蝶阀：DN1000mm

三、主要结构与工作原理

本设备由倾翻支架、传动装置、锁紧装置、移动式除尘罩、气动控制系统及电气控制系统等构成。

1.倾翻支架主体为钢结构件，主要承受钢（铁）包重量及稳固翻转钢（铁）包。设有座包位，两侧设有倾翻主轴，主动端主轴通过联轴器与倾翻传动装置连接并固定在混凝土平台上，从动端主轴通过轴承座固定在混凝土平台上。

2.传动装置由电机、行星减速机、制动器、齿式联轴器、传动轴构成。电机通过行星减速机减速并将力矩传到倾翻支架上，带动倾翻支架翻转。

3.锁紧装置包括锁紧气缸、连杆机构等。钢（铁）包就位后，锁紧气缸推动四连杆动作，过“死点”位，压紧块压紧钢（铁）包耳轴箱两端的方块，防止钢（铁）包在倾翻过程中滑落。

4.移动式除尘罩由电机减速机驱动，滑车式电缆供电。除尘罩与端挡板形成密闭空间，将钢（铁）包倾翻过程中产生的粉尘收集并通过除尘管道抽走。

5.气动控制系统通过控制气路的通断实现气缸的打开和关闭，从而实现钢（铁）包的锁定和松开。

150t钢铁包倾翻装置总装效果图

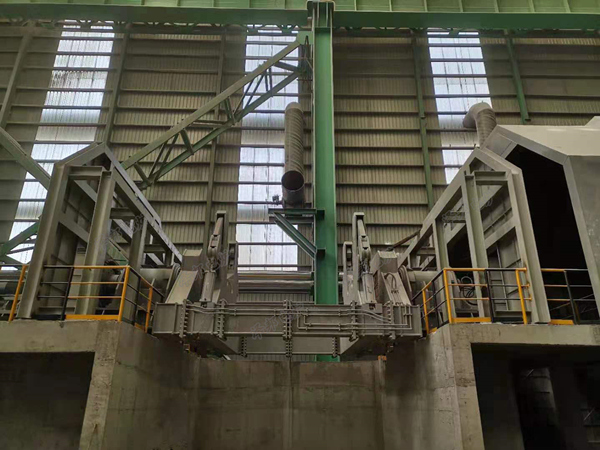

150t钢铁包倾翻装置

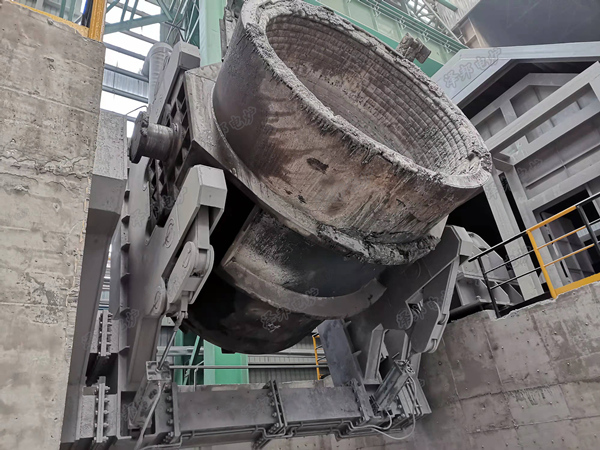

150t钢铁包倾翻135°

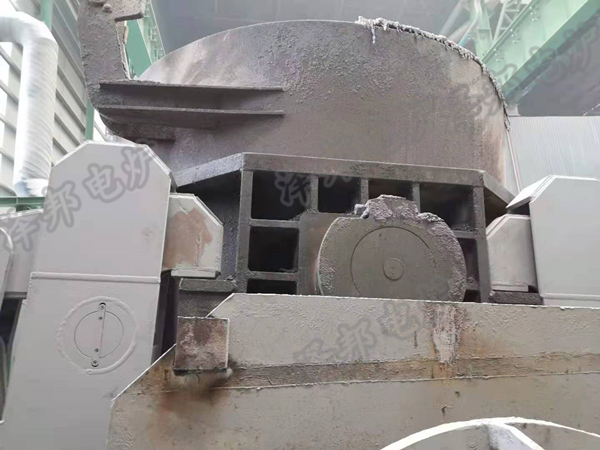

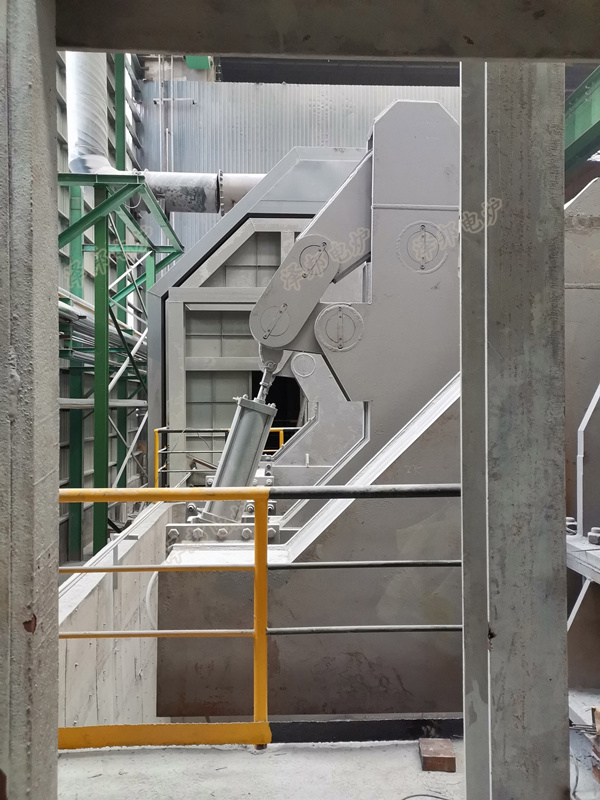

钢铁包锁紧机构

钢铁包锁紧

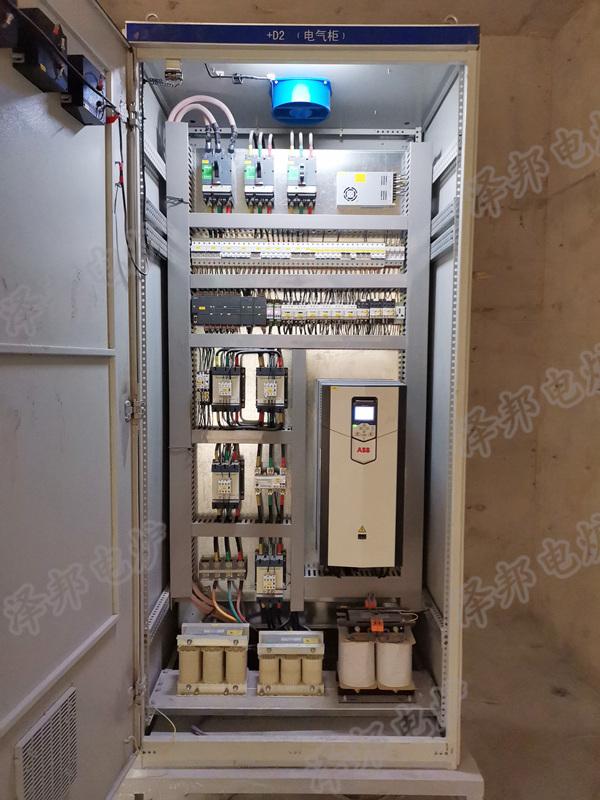

钢铁包电气柜

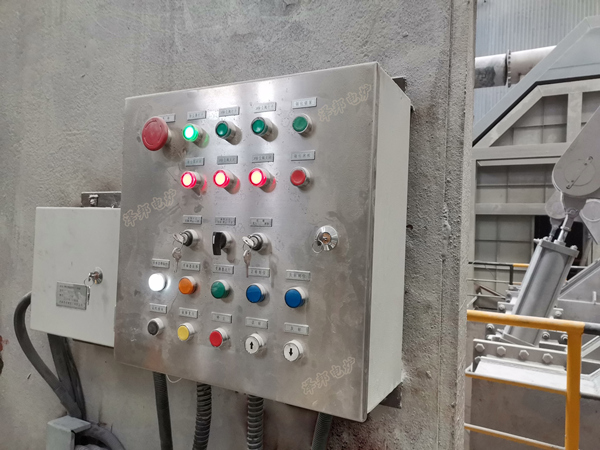

钢铁包倾翻装置操作箱
