西安泽邦电弧炉厂家-热烈祝贺60t铁水罐运输车顺利投运
西安泽邦电弧炉厂家-热烈祝贺60t铁水罐运输车顺利投运-- 由我公司承接的河南济源钢铁(集团)有限公司第二炼钢厂倒罐站车间60t铁水罐运输车已于2021年3月15日顺利投运。该设备设计新颖、结构紧凑、运行稳定、维护方便，投运以来得到客户一致好评。
附：60t铁水罐运输车概况

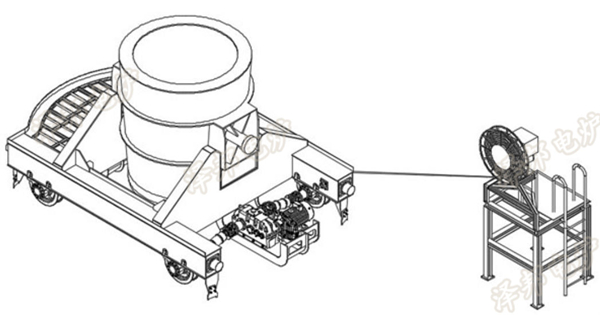

铁水罐运输车总装配图

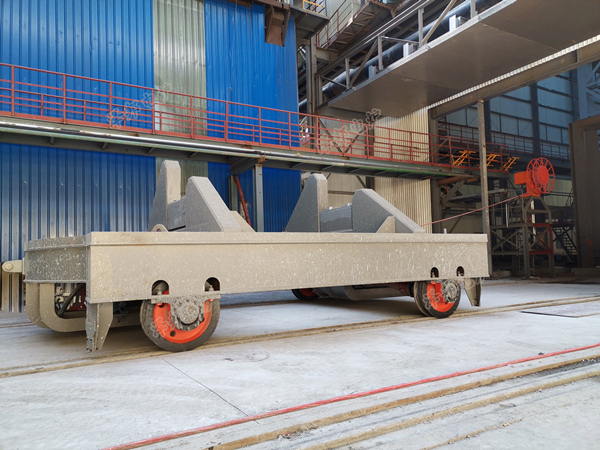

铁水罐运输车
一．铁水罐运输车功能：
铁水罐运输车由运输车和钢包称量秤组合而成，钢包称量秤安装在运输车钢包座上。在钢包吊入运输车时，称量秤对装入运输车内的钢包进行称量，称量数据通过无线传输到控制室内的称重显示仪表，室外大屏幕显示器与室内称重仪表同步显示运输车内钢包的总重。称量完成后运输车再行至指定位置。
二．铁水罐运输车技术参数：
额定载重量：100t
运输车车身长度~8150mm，车身宽度~4800mm。
运输车走行速度：30m/min，变频调速。
走行距离： 85m。
轨道中心距：4000mm。
走行轨道： QU120
驱动方式：电动驱动、自行式。
供电方式：电缆卷筒。
行走电机供电电压：AC380V 50HZ
称量电压：AC220V 50±1HZ
三．主要组成：
1.铁水罐运输车主要组成：
序 号 | 名称 | 技 术 要 求 | 数 量 | 备注 |
1 | 车体 | 承载120t | 1套 | |
2 | 驱动装置 | 2套 | ||
2.1 | 车轮踏面直径 | Φ800 | 4只 | 双轮缘 |
2.2 | 减速机 | 焊接壳体 | 2台 | 硬齿面 |
2.3 | 驱动电机 | 额定功率：22KW | 2台 | 三相异步电动机 |
2.4 | 齿式联轴器 | 2套 | 车轮中间连接 | |
3 | 驱动装置防护装置 | 2套 | ||
4 | 牵引装置 | 2套 | ||
5 | 闪光音响报警装置 | TBJ-150 AC220V | 1台 | |
5.1 | 音响报警防护装置 | 1套 | ||
6 | 旋转式电缆引出装置 | 1套 | ||
7 | 力矩式电缆卷筒 | 1台 | ||
8 | 卷筒专用电缆 | 60m×2 | 国产优质产品 | |
9 | 行走控制柜 | 1台 | 防护等级IP54 | |
柜内控制及电气元件 | ||||
9.1 | 变频器控制回路 | |||
断路器 | 1台 | 与车体走行联动 | ||
交流接触器 | 1台 | 施耐德产品 | ||
变频器 | 1台 | ABB ACS880 | ||
9.2 | 电缆卷筒供电回路 | 与车体走行联动 | ||
断路器 | 1台 | 施耐德产品 | ||
交流接触器 | 1台 | 施耐德产品 | ||
热继电器 | 1台 | 施耐德产品 | ||
9.3 | 闪光音响报警回路 | 与车体走行联动 | ||
断路器 | 1台 | 施耐德产品 | ||
交流接触器 | 1台 | 施耐德产品 | ||
9.4 | 称量供电回路 | |||
小型断路器 | 1只 | 施耐德产品 | ||
10 | 车体开关箱 | 1台 | 防护等级IP54 | |
内装 | ||||
驱动电机供电分开关 | 1只 | |||
闪光报警器 称量回路供电端子 | 1套 | |||
11 | 车体电缆配线、配管 | 1套 |
2.钢包称量秤主要组成：
序号 | 名称 | 技术要求 | 数量 | 备注 |
1 | 称重箱 | CLX-100t | 2台 | 宁波中和 |
2 | 称重传感器 | CZL-YB-7CH/50t | 4只 | 带安装连接件 |
3 | 无线称重发射器 | XK3101T-JX-4N | 1台 | 供电AC220V |
4 | 无线接收称重仪 | XK3101GR | 1台 | RS232C、4～20mA |
5 | 壁挂式仪表箱 | 防尘仪表箱 | 1只 | 前门嵌钢化玻璃 |
6 | 大屏幕显示器 | DX-IIA-4.5-12″-2 | 1台 | 显示实际称量重量 |
7 | 补偿接线盒 | JX-4 | 1只 | |
8 | 电缆 | 60m×2 |
