一、主要用途与适用范围

　　1用途

　　钢铁包倾翻装置用于钢(铁)包内旧耐材破碎后的倾倒工作。

　　2适用范围

　　150t钢(铁)水空包的倾翻。

　　二、主要性能指标及技术参数

　　型式：倾翻为机械传动，钢、铁包锁紧为气动连杆锁紧。

　　负载：150t钢包、铁包(空包)100t(max)

　　倾翻驱动装置：

　　电机型号：YVF2-315M-8  功率：75kw AC380V 50Hz

　　减速机：行星减速机BWSD29-1-75kw/8p-710

　　联轴器：齿式联轴器

　　制动形式：制动器制动。制动器型号：YWZ5-400/125IIA-HR-RL-WC,

　　制动力矩:2000N.m

　　倾翻速度：0~1r/min

　　倾翻角度：180°

　　移动式除尘罩：

　　电机型号：YEJ112M-4

　　减速机型号：GKAT107-YEJ4-4P-143.47-M4-B-270-D/GKAT107-YEJ4-4P-143.47-M4-B-270°-D;

　　行走距离：10.5m

　　除尘风量：50000m3/h

　　除尘主截止阀：电动蝶阀：DN1000mm

　　三、主要结构与工作原理

　　本设备由倾翻支架、传动装置、锁紧装置、移动式除尘罩、气动控制系统及电气控制系统等构成。

　　1.倾翻支架主体为钢结构件，主要承受钢(铁)包重量及稳固翻转钢(铁)包。设有座包位，两侧设有倾翻主轴，主动端主轴通过联轴器与倾翻传动装置连接并固定在混凝土平台上，从动端主轴通过轴承座固定在混凝土平台上。

　　2.传动装置由电机、行星减速机、制动器、齿式联轴器、传动轴构成。电机通过行星减速机减速并将力矩传到倾翻支架上，带动倾翻支架翻转。

　　3.锁紧装置包括锁紧气缸、连杆机构等。钢(铁)包就位后，锁紧气缸推动四连杆动作，过“死点”位，压紧块压紧钢(铁)包耳轴箱两端的方块，防止钢(铁)包在倾翻过程中滑落。

　　4.移动式除尘罩由电机减速机驱动，滑车式电缆供电。除尘罩与端挡板形成密闭空间，将钢(铁)包倾翻过程中产生的粉尘收集并通过除尘管道抽走。

　　5.气动控制系统通过控制气路的通断实现气缸的打开和关闭，从而实现钢(铁)包的锁定和松开。

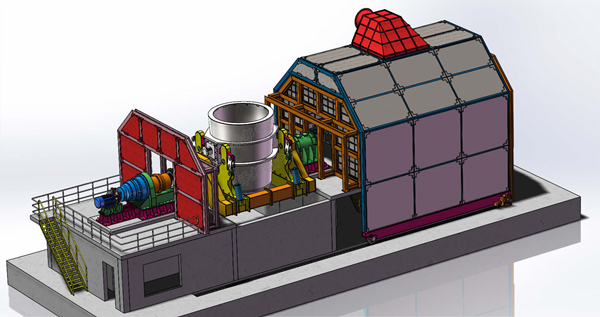

　　150t钢铁包倾翻装置总装效果图

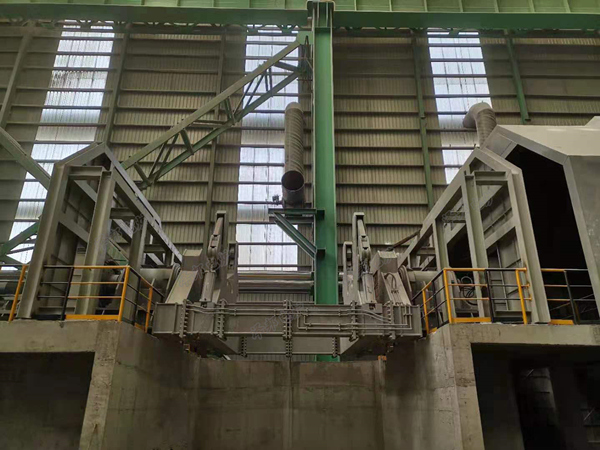

　　150t钢铁包倾翻装置

　　150t钢铁包倾翻135°

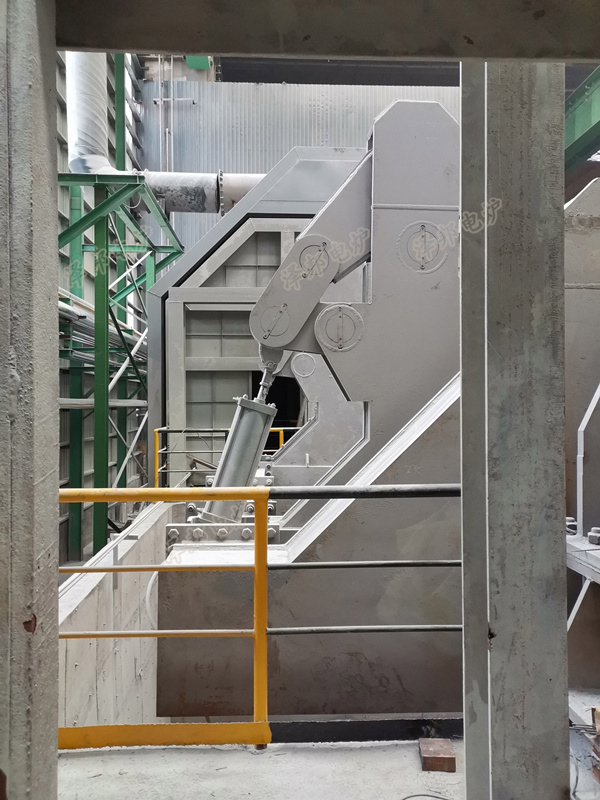

　　钢铁包锁紧机构

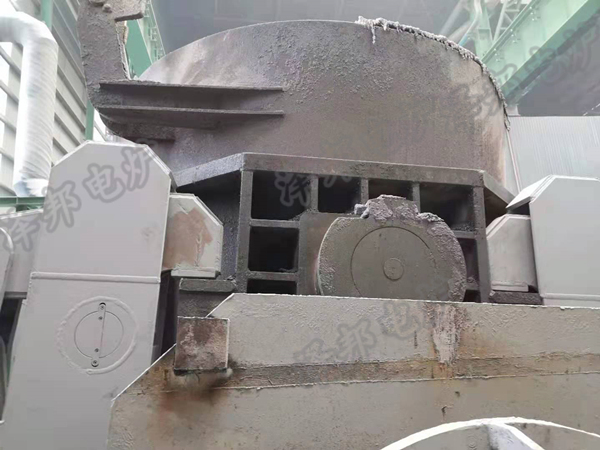

　　钢铁包锁紧

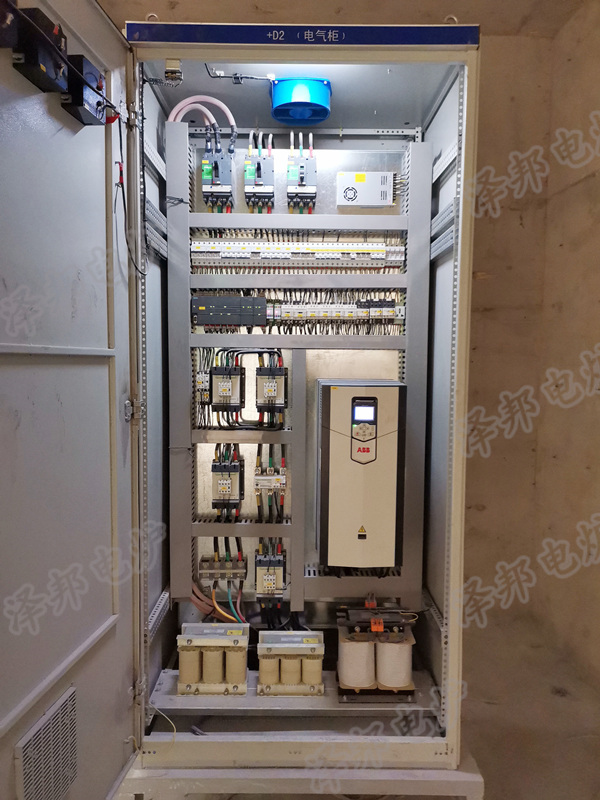

　　钢铁包电气柜

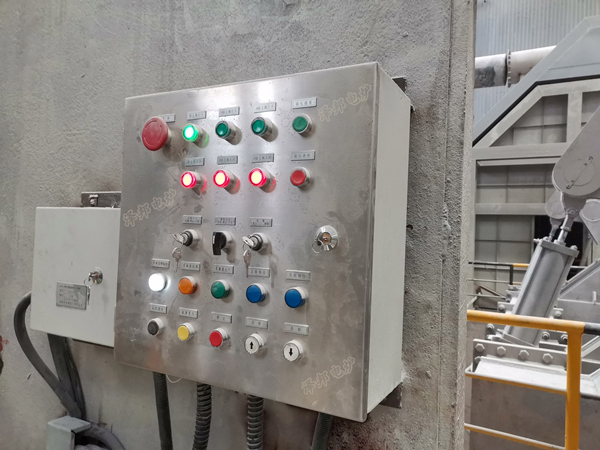

　　钢铁包倾翻装置操作箱
