电弧炉设计

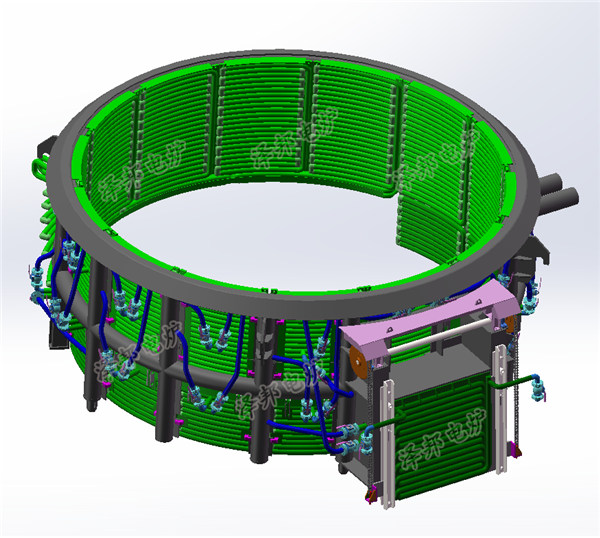

　　电弧炉上炉壳

　　电弧炉上炉壳是由钢管焊成的圆桶型结构作支架，内挂水冷炉壁，水冷顶盖安装在偏心区内。

　　水冷炉壁为水冷密排管式结构，共26块，均布在上炉壳内壁，偏心区顶盖也为水冷密排管式结构，进出水均设有球阀。总进水有压力传感仪表及温度检测，总进水压力及温度可在计算机上显示。

　　上炉壳和下炉壳之间用销轴联接，便于拆卸，炉体上有牢固的吊耳，因此炉壳可整体吊出或吊入。

　　炉门框设计已考虑了炉门采用炭氧枪操作的空间。

　　EBT出钢开闭采用液压驱动，炉门开闭采用液压驱动。

　　一套组成：

　　上炉壳         1套

　　炉门装置       1套
