某省50t炼钢电弧炉设备安装工程

整理发布：电弧炉厂家更新时间 2022-03-19 10:49 阅读

50t炼钢电弧炉设备配置

l 超高功率高阻抗电弧炉。公称容量50t，变压器功率40MVA，电抗器8MVar。

l 炉门碳氧枪。

l 炉壁集束氧枪（配氧燃烧嘴）。

l 出钢方式：EBT。

l 车载钢包出钢，水泼渣出渣。

l 炉盖第四孔除尘+屋顶罩+导流罩。

某省50t炼钢电弧炉设备安装工程(图1)

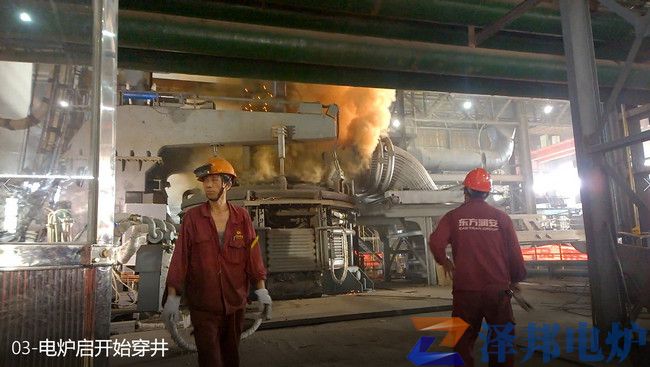

某省50t炼钢电弧炉设备安装工程(图2)

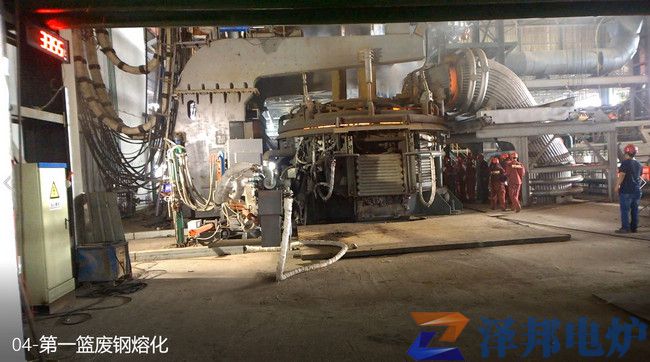

某省50t炼钢电弧炉设备安装工程(图3)

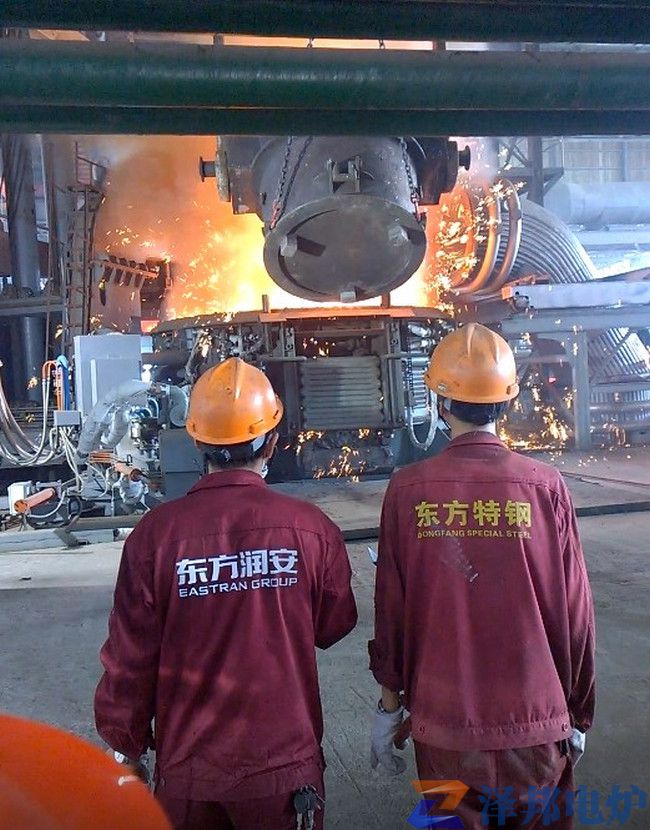

某省50t炼钢电弧炉设备安装工程(图4)

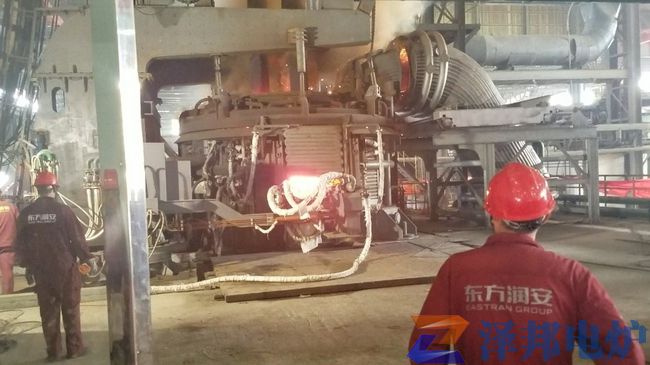

某省50t炼钢电弧炉设备安装工程(图5)

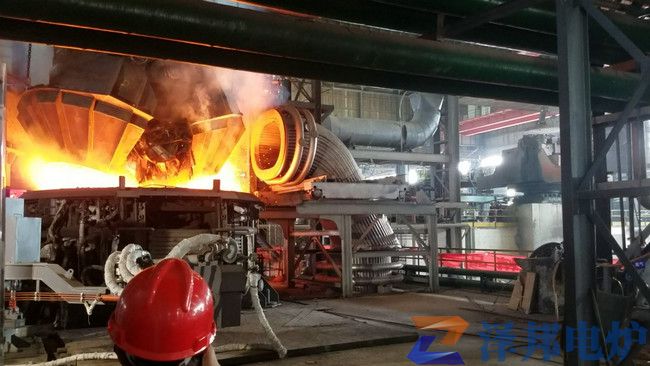

某省50t炼钢电弧炉设备安装工程(图6)

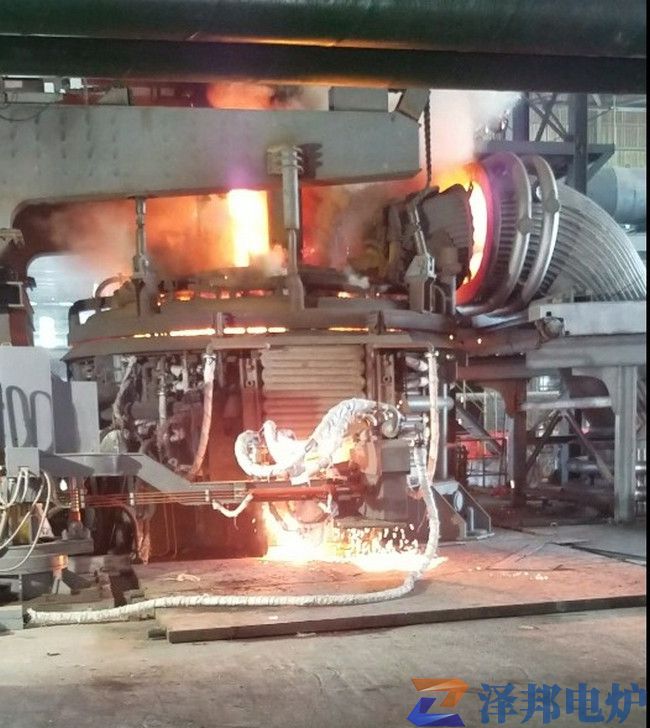

某省50t炼钢电弧炉设备安装工程(图7)

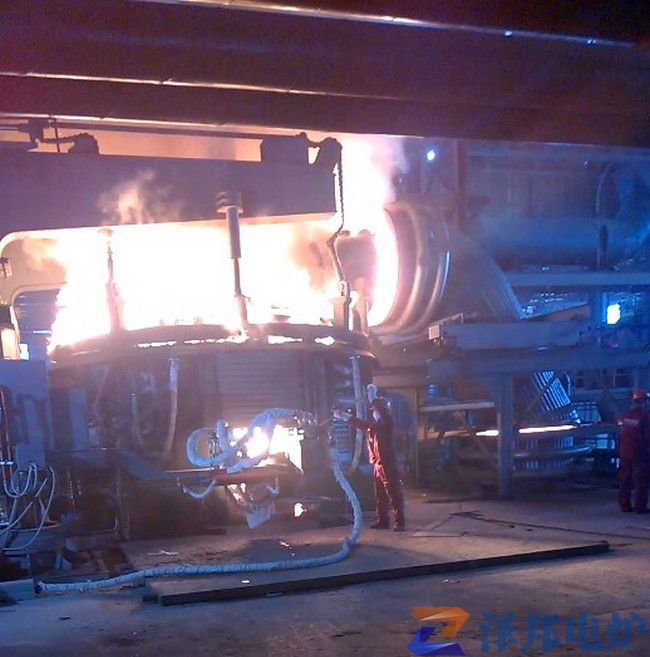

某省50t炼钢电弧炉设备安装工程(图8)

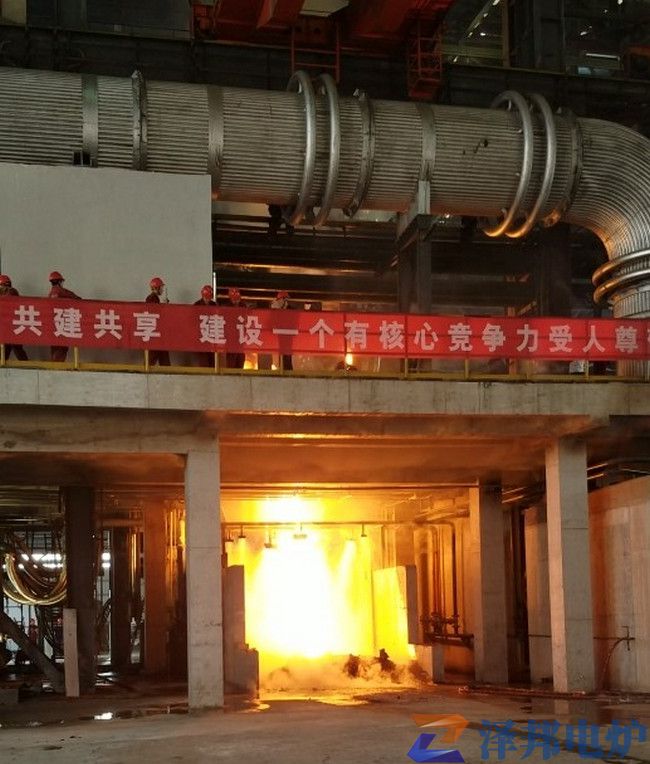

某省50t炼钢电弧炉设备安装工程(图9)

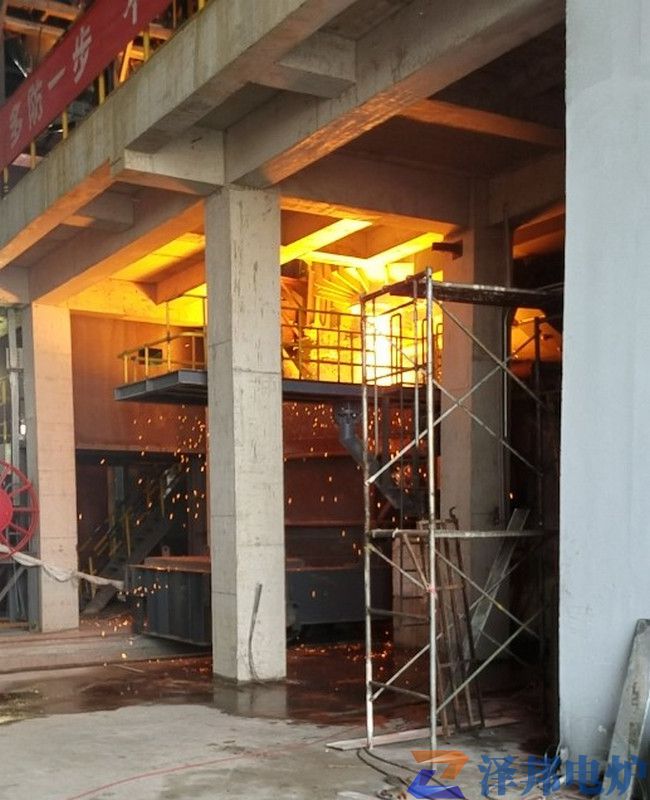

某省50t炼钢电弧炉设备安装工程(图10)

50t超高功率电炉主要技术参数：

序号	技术参数名称	单位	要求
2	出钢方式		EBT
4	炉体系统：公称容量	t	50
	最大出钢量	吨	58
	留钢量	吨	5～8
5	变压器及电抗器：
	变压器额定容量	MVA	40
	二次额定电流	kA	42.768
	最大工作电流	kA	51.322
	电抗器容量	Mvar	8
6	短网系统：不平衡系数	%	＜5
7	电极系统：电极直径	mm	φ500	UHP电极
	电极分布圆直径	mm	φ1250
8	倾动系统：倾炉角度	º	出钢20，出渣15	带倾角仪
9	炉盖升转系统：提升高度	mm	400
	旋转角度	°	65
10	液压系统：工作压力	MPa	12
	工作介质		抗磨液压油
11	压缩空气系统：压力	MPa	0.5～0.6
	最大耗量	m3/min	10	间歇式工作
12	水冷系统：总流量	m3/h	～695
	进回水温度	℃	5～35～55
	进回水压力	MPa	0.5～0.6～0.2
15	炉门水冷碳-氧枪：压力	MPa	1.0～1.3
	氧气流量	Nm3/h	2000
	碳粉流量	kg/min	20～60
16	炉壁碳-氧枪：压力	MPa	1.0～1.3
	氧气流量	Nm3/h	1500×3支
